金相顯微鏡的操作說明

發布日期：2020-05-20 作者：kf 點擊：

金相顯微鏡屬于精密光學儀器，為了保證金相顯微鏡系統正常的發揮功能，應由專人使用，專人負責日常維護、保養。

一、使用操作步驟：

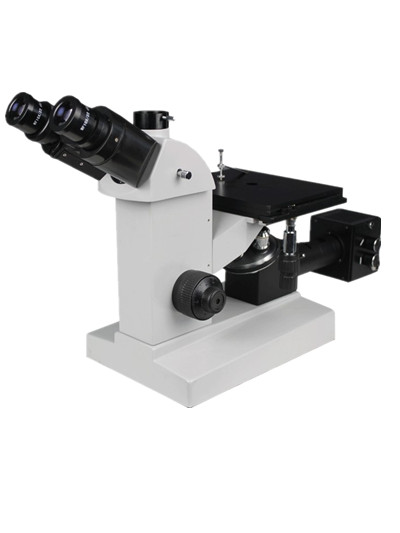

金相顯微鏡

1、去掉防塵罩；

2、接通外電源;

3、將底座左側光源亮度調節手柄調節到最小位置，開啟底座右側電源開關，滑動亮度調節手柄到合適的位置；

4 、將被觀察的試樣置于載物臺上，借助于載物臺縱橫移動手輪使被觀察物進入光路；

5、選用5X物鏡，轉動粗動調焦輪（當手輪向箭頭所示方向旋轉時，轉換器向上運動），通過目鏡觀察到所觀察像的輪廓后，用微調手輪調焦使成像清晰；

6、雙手握左右目鏡筒相對轉動，可在50-75mm范圍內調整兩目鏡出射光瞳之間的距離，使之與觀察者雙眼瞳距相適宜（雙像重合）；

7、將高倍物鏡置入光路，用右眼觀察，轉動調焦手輪使成像清晰；再用左眼觀察，轉動左目鏡視度調節圈，使之得到與右目鏡同樣清晰的物像；

8、調整視場光闌（一般出廠時都有調好），旋轉視場光闌調節手柄，將視場光闌調整到小于目鏡視場，這時在視場中出現完整的可變光闌像，用光闌中心調節螺釘，將視場光闌像的中心調整到與目鏡視場中心大致重合，然后打開視場光闌，使其像恰好消失于目鏡視場之外為止；

9、調整孔徑光闌至最大；

10 、轉動燈箱調節手輪，調節燈絲中心位置，使視場中獲得最明亮而均勻的照明；

11、完成上述步驟后，再根據所觀察試樣的特點，選用適宜的物鏡和目鏡的組合，選擇合適的濾光片進入光路，調節孔徑光欄大小以便能獲得良好的物像襯度。旋轉微動調焦手輪，使之成像清晰，獲得滿意的圖像；

12 、儀器調整完成后，日常操作如出現類似檢驗情況時，無需按照以上步驟一一重新調整，可視具體情況而定，經簡略調整后即可進行觀察分析。

二、粗動防滑限位裝置的使用

儀器長時間使用后可能產生轉換器下滑現象，這時只要按箭頭方向旋轉左側調節圈，即可調整粗輪手輪的松緊，防止轉換器下滑。

儀器設有限位裝置，當最大物鏡調焦清晰后，按箭頭方向旋緊右側限位裝置時，即可看到像的輪廓，因此可快速準焦，也可防止物鏡與標本的碰撞。

三、簡易偏光的使用

將起偏器和檢偏器分別插入儀器主體右側上方相應的槽中，使起偏鏡和檢偏鏡進入光路，轉動檢偏鏡，使其與起偏鏡正交，即可做簡單的偏光顯微觀察。

四、金相顯微鏡操作注意事項及維護保養

儀器應放置在陰涼、干燥、無塵和無酸堿蒸汽的地方，工作室光線不宜太強；

儀器出廠時均經嚴格校正，不得自行拆卸，使用和搬運時，動作要輕柔，避免強烈震動和碰撞。

儀器調焦時注意不要使物鏡碰到試樣，以免劃傷物鏡。當載物臺位置離物鏡位置比較近時不要切換物鏡，以免劃傷物鏡。亮度調整切忌忽大忽小，不要過亮，影響燈泡的使用壽命，同時也有損視力。所有（功能）切換，動作要輕，要到位。

非專業人員不要調整照明系統（燈絲位置燈），以免影響成像質量。

更換鹵素?zé)魰r(shí)要注意高溫，以免灼傷；注意不要用手直接接觸鹵素?zé)舻牟Ａw。

關機時要將亮度調到最小。

儀器不工作時時，將物鏡通過調焦機構調整到最低狀態。

儀器不工作時，不要立即蓋防塵罩，應先切斷電源，待冷卻后再用防塵罩罩好，不用的鏡頭及其他光學部件應放入附件盒或防潮缸中。

載物臺不使用時，不應放置過重物體，以防止損傷調焦機構。

儀器金屬表面若有灰塵和污穢，可用軟毛刷或干凈綢布輕輕拭去。鏡頭表面要有灰塵或污穢時，可用長纖維脫脂棉簽沾少許1:1比例（無水酒精：乙醚）混合液體甩干后擦拭，不要用其他液體，更不要用手觸摸，以免損傷鏡片。
