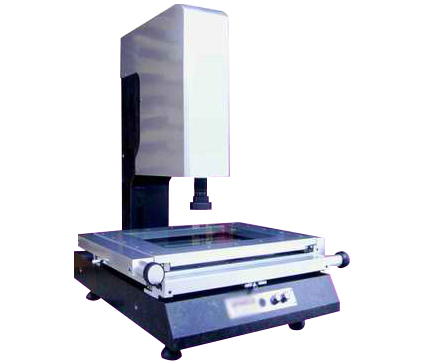

高精光學測量儀
產品介紹
光學影像測量儀不但采用高清晰CCD取像,結合多極變焦物鏡,而且配備簡單易用的測量軟件,具備點,線,圓,兩點距離,角度量測功能及坐標平移功能,測量數據可以輸出到EXCEL,WORD中或將其量測元素的幾何圖形輸出DXF
軟件的自動尋邊功能更增強了測量的精確度,減少了人為誤差.
可以對二維測量的座標進行視覺化分析處理，應用于各種工、模具的測量向工程。廣泛用于具有S端子的精密測量儀器。
技術參數
儀器型號 | 2020 | 3020 | 4030 | 5040 |
金屬臺尺寸 | 470×470 | 570×470 | 710*610 | 910*710 |
玻璃臺尺寸 | 240×240 | 340×240 | 440×340 | 540*440 |
運動行程 | 200×200 | 300×200 | 400×300 | 500*400 |
儀器重量 | 220 | 250 | 330 | 420 |
外型尺寸：L x W x H | 670x510x900 | 670x510x900 | 880*610*900 | 980*800*900 |
測量與瞄準系統 | 攝像機：SONY彩色1/3"CCD攝像 顯示器：15英寸彩色顯示器 雙焦物鏡倍率： 0.7-4.5X 工作距離：75mm 電視總倍率：30-190X 物方視場：14-2.2mm | |||
◆ Z軸調焦升降：200mm X.Y坐標示值誤差≤(3+L/200)μm(L為被測長度) | ||||
儀器特點
1:Z軸采用交叉導軌加配重塊的全新設計,鏡頭上下升降受力均衡,確保精度
2:采用連續變倍鏡頭,可以20X-120X連續變倍,LED冷光源(下光源)避免了工件的二次變形
3:簡便易用的測量軟件
4:無間隙磨擦傳動,既可小范圍微調也可快速移動
5：機器臺面搭配方案
2D――功能介紹
元素測量：測量點、線、圓、弧、角度、橢圓，規定點數測量矩形，自動識別點、線、圓、弧。
元素構造：中心點構造、交點構造、中點構造、線構造、圓構造、角度構造。
元素預置：點、線、圓、弧。
圖形處理：座標平移，工件擺正。任意軸擺正，座標系重置。
圖形放大，圖形縮小，圖形平移，圖形打印圖形選中，取消選中，圖形刪除。
設置放大，圖形縮小，圖形打印圓形選中，取消選中，圖形刪除。
設置影像的灰度，飽和度，對比度，影像保存為BMP格式。
多種尋邊模式，電腦自動取點，自動識別圓、弧大大提高采點速度。
影像支持S端子輸入；影像大小640*480mm。測量數據直接發送到AutoCAD中，測量的圖形可以dxf文檔保存。測量數據可發送到WORD，Excel中，進行統計分析，可畫出簡單的Xbar-S管制圖，求出Ca，等各種參數。多種語言界面切換。
2.5D――功能介紹
光學測量高度：測量任意兩個平面的高度，非接觸測量減少接觸所產生的變形！
平面度 測量：同時測量同一平面多個點的平面度！
沉角 測量：對于不同高度的兩個圓產生的沉角可以進行測量！
３D手動系列――功能介紹
１：具有２D光學測量儀器的全部功能！
２：此儀器可以采用光學測高，平面度，沉角！
３：結合MCP測針，可完成多項三坐標測量儀功能！
４：快速邊緣追綜系統，快速完成平面抄數的工作！
５：與CAD強強結合，使更多的功能通過此平臺加
以實現！
６：大面積平面圖形的掃描功能，能快速完成
JPG圖片方式，在其它的軟體中叫做地圖功能！
三坐標中７０％功能如下：
圓柱外徑 圓柱內徑
圓錐頂角 球直徑 R角
高度 寬度 距離
兩面夾角 直線度 平面度
圓度 圓柱度 垂直度
平行度 同軸度
圓兩孔中心距離 孔邊距離
３D自動系列――功能介紹：
１：具有２D光學測量儀器的全部功能！
２：此儀器可以采用光學測高，平面度，沉角！
３：結合MCP測針，可完成多項三坐標測量儀功能！
４：快速邊緣追綜系統，快速完成平面抄數的工作！
５：與CAD強強結合，使更多的功能通過此平臺加以實現！
６：大面積平面圖形的掃描功能，能快速完成JPG圖片方式，
在其它的軟體中叫做地圖功能！
７：自動保存測量路徑，完成自動測量工作！
８：重復定位精度優越于任何第三方運動裝置，響應速度猶佳！
９：自動測量程序相對于同一夾具，在任何時候可以重復使用，大大的減少了測量人
員的勞動強度！
