扭力可調扳手

所屬分類：量具力學
點擊次數：
發布日期：2019/04/09
在線詢價

詳細介紹

扭力可調扳手

● CL/CL-MH 選購件扭力測試儀廠家

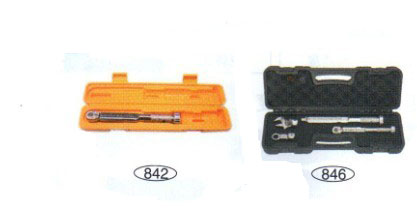

攜帶箱

件號 #	適用型號（參考）[尺寸 mm]	重量約[kg]
842	CL50N(X12D/15D),CL50N(X12D/15D)-MH,CL100NX15D-MH(H60XW400XD70)	0.25
843	CL140NX15D,CL140NX150D-MH,CL200NX19D,CL200NX19D-MH(H60XW520XD80)	0.36
846	CL200NX19D,CL200NX19D-MH以下(H170XW500XD100)	1.0
847	CL280NX22D,CL280NX22D-MH以下 (H170XW740XD1000	1.6

● CLE 選購件

調整工具（扭矩調整手柄）

件號 #	適用型號
301	QLE550N~2100N/CLE,DQLE,TIEQLE

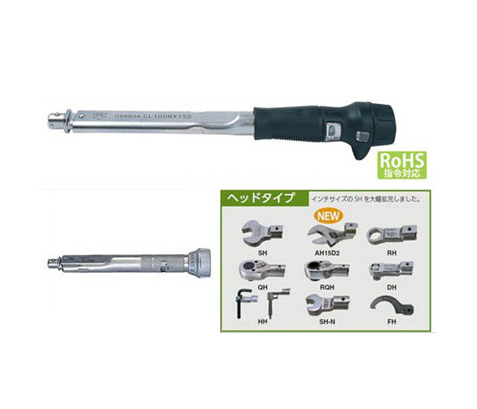

QL的頭部交換型.適用多種用途的扭力扳手.將交換頭上下顛倒安裝后,就可進行左螺紋的扭矩控制

準確度±3%

國際單位制型號	扭矩調整范圍[N·m] 最小～最大 1刻度	公制型號	扭矩調整范圍 [kgf·cm/kgf] 最小～最大 1 刻度	全長 [mm]	重量 [mm]	交換頭（另售品）	英制型號	扭矩調整范圍 [bf·in/bf·ft] 最小～最大
CL1.5N4×8D	0.3～1.5 0.01	15CL4	3～15 kgf·cm 0.1	140	0.13	(SH,RH,QH,HH)8D	15CL4-A	3～15 lbf·in
CL3N4×8D	0.6～3 0.02	30CL4	6～30 0.2	140	0.13	(SH,RH,QH,HH)8D	30CL4-A	6～30
CL6N4×8D	1～6 0.05	60CL4	10～60 0.5	175	0.16	(SH,RH,QH,HH)8D	60CL4-A	10～50
CL12N4×8D	2～12 0.1	120CL4	20～120 1	175	0.16	(SH,RH,QH,HH,DH,SH-N)10D	120CL4-A	20～100
CL25N×10D	5～25 0.25	225CL3	50～250 2.5	200	0.22	(SH,RH,QH,HH,DH,SH-N)10D	225CL3-A	50～200
CL50N×12D	10～50 0.5	450CL3	100～500 5	230	0.37	(SH,RH,QH,HH,DH,RQH)12D	450CL3-A	100～400
CL50N×15D	10～50 0.5	500CL3	100～500 5	235	0.37	(SH,RH,QH,HH,DH,RQH)12D	500CL3-A	100～450
CL100N×15D	20～100 1	900CL3	200～1000 10	310	0.52	(SH,RH,QH,HH,DH,RQH,AH)15D	900CL3-A	15～75 lbf·in
CL140N×15D	30～140 1	1400CL3	300～1400 10	370	0.67	(SH,RH,QH,HH,DH,RQH,AH)15D	1400CL3-A	30～100
CL200N×19D	40～200 2	1800CL3	400～2000 20	455	1.2	(SH,RH,QH,HH,DH,RQH)19D	1800CL3-A	30～150
CL280N×22D	40～280 2	2800CL3	4～28 kgf·m 0.2	655	1.8	(SH,RH.QH,HH,DH,RH)22D	2800CL3-A	30～200
CL420N×22D	60～420 2	4200CL3	6～42 0.2	940	3.1	(SH,RH,QH,HH,DH,RH)22D	4200CL3-A	60～200
CLE550N×27D	100～420 5	5500CL3	10～55 0.5	1140	4.7	(SH,RH,QH)27D	5500CLE-A	100～400
CLE750N×27D	100～550 5	7500CL3	10～75 0.5	1310	6.5	(SH,RH,QH)27D	7500CLE-A	100～550
CLE850N×32D	200～850 5	8500CL3	20～85 0.5	1315	6.5	(SH,RH,QH)32D	8500CLE-A	150～600
CLE1200N×32D	300～1200 10	12000CL3	30～120 1	1460	8.5	(SH,RH,QH)32D	12000CLE-A	200～860

注 1 全長指本體的長度 . 交換頭為另售品.

注 2 不可使用PH（管扳手頭）交換頭.

注 3 CL1.5N4～12N4,CL420N,CLE550N～CLE1200N采用滾花式手柄

注 4 CL25N～CL280N附帶樹脂把手

CLLS CL 的帶限位開關型. 可防止緊固遺漏的防錯扭力扳手（計數查錯器（另售品 CNA4-4mk2）

國際單位制型號	全長[mm]	重量約[kg]
CLMS12N4×8D	50	0.32
CLMS25N×10D	59	0.39
CLMS50N×12D	79	0.54
CLMS50N×15D	89	0.54
CLMS100N×15D	121	0.69
CLMS140N×15D	136	0.84
CLMS200N×22D	224	1.37
CLMS280N×22D	309	2.17
CLMS420N×22D	499	3.57
