產品介紹：
產品特點：
● 視場寬闊，可得清晰無閃爍正像
● 高精度測量，同時具有大測量范圍和高精度，適用于各種測量
● 可選用高NA物鏡，滿足長工作距離的測量要求
● 照明裝置（反射/透射）可選用高亮度LED的照明或鹵素照明
● 利用可變孔徑光闌進行無衍射觀察測量
● 各類尺寸的標準工作臺
● 快速釋放裝置便于測量工件大或測量工件數量多的快速移動工作臺
● 高位目鏡觀察

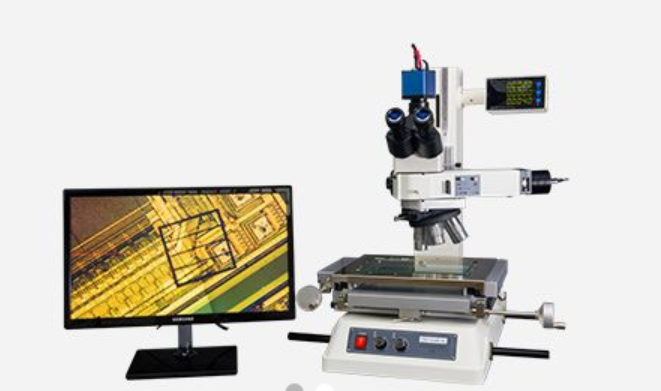

● 便捷CCD圖像成像，可選配多種CCD數碼相機
觀察成像
 |  |

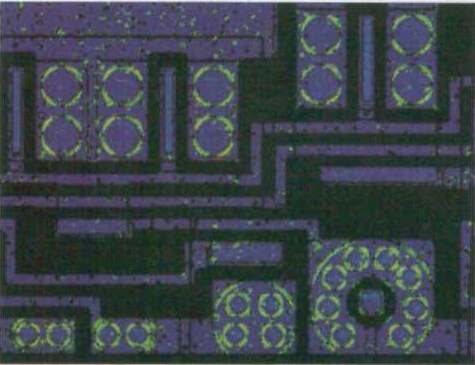

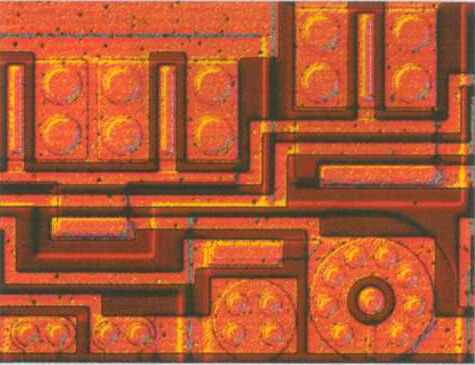

偏光觀察 觀察過濾后只有一個方向振動的光。適于觀察具有特殊光學特性的材料，如礦石和液晶。 | 微分干涉對比觀察 在檢測金屬、液晶和半導體表面的微小劃痕和階差時很有效。 |
 |  |

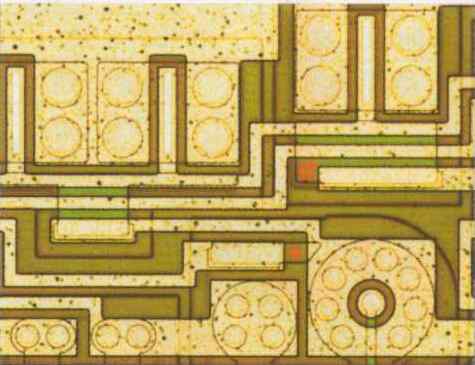

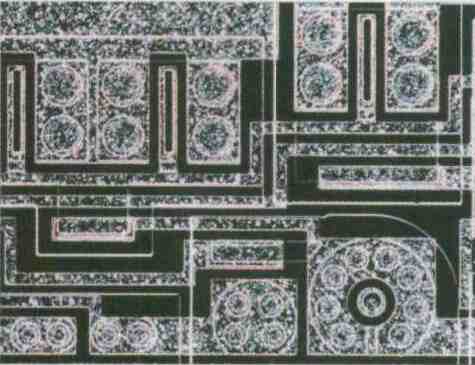

暗視場觀察 擋住直射到物體上的光，只觀察散射光，通過高對比度能觀察到在亮視場看不到的劃痕和粉末。 | 亮視場觀察 最普通的觀察方式，直接觀察從工件表面反射的光。 |
新功能增強Z軸測量精度
● 輔助對焦（FA）
新近研發的分光棱鏡輔助對焦（FA）提供更銳利的圖案，可在Z軸測量期間提供精確對焦。由于不同物鏡焦深差異導致的測量誤差被降到最低。
 |  |  |
| 對焦 | 前端對焦 | 后端對焦 |
規格
● 無限遠系統，管鏡200mm
● 傾斜角度30°，瞳孔距離55-75mm，正像
● 高眼點，大視場WF10/22
● 鼻輪螺紋M26X0.706
● Z軸的長度180mm，微動精度0.002mm，測量精度（at20℃），XY-軸的（2.5+0.02L）um，L=測量長度在沒有放物體分辨率為0.001mm
● 12V50W反射鹵素?zé)?/p>
● 3W高亮度LED光源
● 可配置輔助調焦裝置（FA）
技術參數
| 型號 | HR-8Ⅰ型 | HR-8Ⅱ型 | HR-8 Ⅲ型 | HR-8Ⅳ型 | HR-12Ⅰ型 | HR-12Ⅱ型 | HR-12Ⅲ型 | HR-12Ⅳ型 | |
| 鏡筒 | 1×光學管徑，雙目目鏡，帶有CCD1/2靶面接口 | ||||||||
| 觀察圖像 | 正像 | ||||||||
| 觀測方法 | 輔助對焦系統 | - | - | 頭部或照明器FA系統 | 頭部或照明器FA系統 | - | - | 頭部或照明器FA系統 | 頭部或照明器FA系統 |
| 微分干涉對比 | 可選微分觀測對比 | ||||||||
| 目鏡 | 10X(視場直徑：25mm)，可選十字分劃板，可選：視場直徑：22mm | ||||||||
| 物鏡 | 95mm 2x, 5x,10x, 20x,50x (100x選配) | 60mm 5x, 10x,20x, 50x,100x | 95mm 2x, 5x,10x, 20x,50x (100x選配) | 60mm 5x, 10x,20x, 50x,100x | 95mm 2x, 5x,10x, 20x,50x (100x選配) | 60mm 5x, 10x,20x, 50x,100x | 95mm 2x, 5x,10x, 20x,50x (100x選配) | 60mm 5x, 10x,20x, 50x,100x | |
| 照明裝置 | 反射照明 | 內置孔徑光闌，LED光源，無極亮度調節，可選鹵素照明 | |||||||
| 透射照明 | 白色LED照明，無極亮度調節 | ||||||||
| 工作臺 | XY測量范圍 | 200*150 mm | 200*150 mm | 200*150 mm | 200*150 mm | 300*200 mm | 300*200 mm | 300*200 mm | 300*200 mm |
| 快速釋放裝置 | X軸和Y軸（標配） | ||||||||
| 調零開關 | X軸和Y軸（標配） | ||||||||
| 數顯計器 | 顯示軸 | 2軸或3軸 | |||||||
| 分辯率 | 0.001mm/0.0005mm/0.001mm（可轉換） | ||||||||
 |  |
